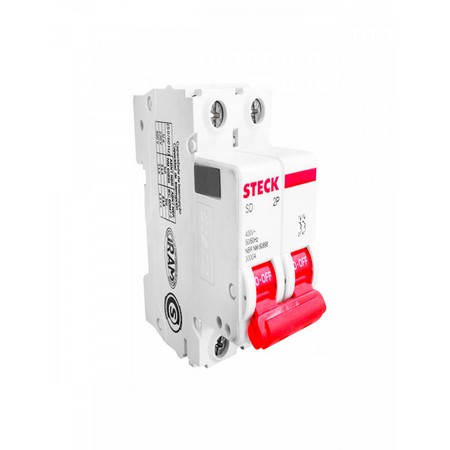

Disjuntores Bipolar

Descrição do Produto

Os disjuntores bipolar são dispositivos elétricos essenciais para a proteção de circuitos contra sobrecargas e curtos-circuitos. Esses disjuntores são amplamente utilizados em instalações residenciais, comerciais e industriais. Quer saber como funciona, características e vantagens desses dispositivos? Leia os tópicos que separamos para você!

• O que são disjuntores bipolar?
• Como funcionam os disjuntores bipolar?
• Características e vantagens
• Quando usar disjuntor unipolar ou bipolar?

O que são disjuntores bipolar?

Os disjuntores bipolar são dispositivos elétricos utilizados para proteger circuitos contra sobrecargas e curtos-circuitos.

Eles são chamados de "bipolares" porque possuem dois polos, ou seja, podem interromper a corrente elétrica em duas direções.

Esses disjuntores são comumente encontrados em instalações elétricas residenciais e comerciais de baixa tensão, onde apenas uma fase é utilizada.

Eles são projetados para proteger circuitos individuais contra falhas elétricas que podem causar danos aos equipamentos ou incêndios

Os disjuntores bipolar têm a capacidade de detectar e interromper automaticamente o fluxo excessivo de corrente elétrica, seja por uma sobrecarga ou por um curto-circuito.

Essa interrupção da corrente elétrica evita danos aos fios, cabos e equipamentos conectados ao circuito.

Esses dispositivos são instalados nos quadros de distribuição elétrica e são acionados manualmente ou por meio de mecanismos de proteção automática.

Quando ocorre uma sobrecarga ou curto-circuito, o disjuntor bipolar é acionado, interrompendo o fluxo de corrente elétrica e protegendo o circuito.

Como funcionam os disjuntores bipolar?

Um disjuntor bipolar funciona como um interruptor automático que protege circuitos elétricos contra sobrecargas e curtos-circuitos.

Ele é projetado para detectar anormalidades na corrente elétrica e interrompê-la rapidamente para evitar danos aos equipamentos ou riscos de incêndio.

O funcionamento de um disjuntor bipolar é baseado em três componentes principais: um mecanismo de disparo, uma câmara de disparo e um sistema de contatos.

Quando a corrente elétrica flui pelo circuito protegido, uma parte dela passa pelos contatos do disjuntor.

Esses contatos são compostos por um material condutor que permite o fluxo de corrente normal.

No entanto, se ocorrer uma sobrecarga ou curto-circuito, a corrente aumentará rapidamente, ultrapassando o limite seguro.

Nesse momento, o mecanismo de disparo do disjuntor entra em ação. Ele é projetado para monitorar a corrente elétrica e responder a variações anormais.

Quando a corrente ultrapassa o limite estabelecido, o mecanismo de disparo é acionado.

O mecanismo de disparo envia um sinal para a câmara de disparo, que é uma parte interna do disjuntor.

Essa câmara contém um dispositivo, como um solenoide ou um sistema termomagnético, que atua para abrir os contatos do disjuntor.

A abertura dos contatos interrompe imediatamente o fluxo de corrente elétrica no circuito, desligando-o.

Após a interrupção, o disjuntor bipolar deve ser rearmado manualmente para restaurar o fluxo de corrente elétrica no circuito.

Isso é feito movendo o mecanismo de disparo de volta à sua posição inicial e fechando novamente os contatos do disjuntor.

Características e vantagens

Os disjuntores bipolar possuem características distintas e oferecem diversas vantagens na proteção de circuitos elétricos.

Com sua funcionalidade e características distintas, eles desempenham um papel fundamental na segurança e no funcionamento confiável de instalações residenciais, comerciais e industriais.

Aqui estão algumas das principais características e benefícios do disjuntor duplo:

• Flexibilidade de aplicação: são versáteis e podem ser utilizados em circuitos monofásicos para proteger instalações elétricas residenciais, comerciais e industriais de maneira eficiente. Eles são amplamente empregados em diversos dispositivos, como iluminação, tomadas, chuveiros elétricos e aparelhos de ar condicionado;


• Capacidade de interrupção de corrente: podem interromper correntes elétricas em ambas as direções, garantindo uma proteção abrangente. Isso é especialmente relevante em circuitos bifásicos, onde a interrupção de corrente em ambas as fases é essencial para assegurar a segurança;


• Disponibilidade de diferentes correntes nominais: estão disponíveis em uma variedade de correntes nominais, o que permite adaptá-los às necessidades específicas de cada circuito elétrico. Essa diversidade de opções facilita a seleção do disjuntor adequado para cada aplicação;


• Facilidade de instalação e operação: são projetados para se encaixarem facilmente em quadros de distribuição elétrica, o que facilita sua integração em sistemas existentes. Além disso, muitos modelos possuem indicação visual de status, tornando mais fácil identificar quando ocorre o desarme do disjuntor;


• Durabilidade e vida útil prolongada: são construídos com materiais de alta qualidade e possuem uma vida útil prolongada. Eles são projetados para suportar correntes e condições adversas, garantindo seu desempenho confiável ao longo do tempo.

Essas características facilitam a instalação, o monitoramento e a identificação de falhas, contribuindo para um funcionamento seguro e eficiente dos sistemas elétricos.

Ao utilizar disjuntores bipolar, é possível garantir a proteção adequada de equipamentos elétricos e a prevenção de incidentes, evitando danos e riscos à segurança.

Quando usar disjuntor unipolar ou bipolar?

Os disjuntores unipolares são adequados para circuitos monofásicos, nos quais apenas uma fase é utilizada.

Eles são comumente usados em instalações residenciais e comerciais de baixa tensão para proteger circuitos individuais, como iluminação e tomadas.

Portanto, se você está lidando com um circuito que possui apenas uma fase, um disjuntor unipolar é a opção adequada.

Os disjuntores bipolar são utilizados em circuitos bifásicos ou em casos em que é necessário proteger dois polos.

Eles são frequentemente usados em instalações elétricas residenciais e comerciais de baixa tensão para circuitos que requerem maior capacidade de proteção, como chuveiros elétricos e aparelhos de ar condicionado.

Se o seu circuito possui duas fases ou requer uma proteção mais robusta, um disjuntor bipolar é recomendado.

Em resumo, use um disjuntor unipolar para circuitos monofásicos e um disjuntor bifásico para circuitos bifásicos ou quando uma proteção mais robusta for necessária.

É sempre importante consultar um profissional qualificado em eletricidade para determinar a escolha correta do disjuntor, levando em consideração as especificidades do sistema elétrico em questão.

O Soluções Industriais oferece uma variedade de fornecedores especializados em equipamentos elétricos, garantindo opções de qualidade e preços competitivos. Entre em contato e solicite uma cotação!
